*RESOLU* HG87N + HD4600 + branchement sur télé

Rappel du premier message :

bonsoir le forum, j'espère que tout va bien pour vous
EDIT 5 avril : sujet clôt. Le souci de démarrage cité dans ce post a été réglé (cf. plus loin), la config est donc devenue 100% fonctionnelle sur un écran d'ordi. La difficulté était de le faire démarrer sur une télé, résolu par un câble spécifique (cf. fin de post).

en quelques mots...

l'installation : carte-mère GA-H87N-wifi avec core i5 branché sur la télé. Pas de CG pour l'instant, et 4Go de RAM. USB seulement (pas de lecteur graveur), j'ai pris le strict minimum. Mon SSD n'étant pas reconnu (cf. mon autre message), j'ai réinstallé sur un HDD mécanique (160Go à 5400t/m, c'est le disque d'origine de mon MBP).

le souci : le HD4600 n'est pas activé : les Infos Système indiquent "Graphisme : Moniteur 7 Mo", la barre de menu n'est pas translucide (+je n'ai pas l'option dans les Préférences Système).

comment j'ai fait :
- déjà, je suis parti de ce tuto : https://www.hackintosh-montreal.com/t1386-tuto-ga-z87x-d3h-i7-4770k-sur-hd-4600 qui me paraissait plutôt bien répondre à ma situation
- création d'une clef usb avec le "Boot-USB-DVD-OS_X_Mavericks-v9.app", option Chameleon.
- configuration du BIOS (version F4), déjà ça commence bien (rires), contrairement au tuto tout est en base (F7), en modifiant le Init Display First en IGPX avec 512Mo ça ne bootait pas   (j'ai essayé 512 au lieu des 1024 du tuto puisque je n'ai que 4Go de RAM contre 8 dans le tuto). Donc en particulier, je n'ai pas modifié certains paramètres comme Intel V-t qui reste "Enabled" par défaut.
- mais j'ai fait confiance au tuto et figurez-vous que le boot sur la clef s'est fait comme un charme en -x   (nb : la clef est configurée en chameleon, avec la ruse du formatage en MBR à la place du formatage auto en Guid fait par la V9, cf. https://www.hackintosh-montreal.com/t1670-resoluasus-h87-plus-boot-impossible),
- l'installateur d'OSX se lance, choix de la langue, et configuration des paramètres de chameleon selon le tuto ci-dessus (driver = 8 etc.), j'ai du relire 5 ou 6 fois
- la fin de l'install se passe bien, mais...   redémarrage sans boot flag sur le disque OSX impossible, ça (ne) fonctionne (qu')avec -x PCIRootUID=1
- quand je boote sans le -x il s'arrête après "Resetting IOCatalogue" (pas de mention de KP, juste... une très, très longue pause   )

voili voilou...
je sais pas (encore?) me servir de Chameleon Configurator, mais bon ça doit s'apprendre mais surtout, j'aimerais bien éviter de me lancer dans des manips à l'aveugle...   je pense aussi qu'il y a aussi du réglage de BIOS dans l'air...

ouhlà c'est nouveau ça ?...

après avoir supprimé l'extension avec PCIRootUID=1 ça boote pas.
en -v sans rien d'autre ça boote pas non plus.
dans les deux cas il bloque après le BlueTooth completed en tournant dans le vide.

je dois partir, désolé (taxi....) EDIT et pas le temps de poster les photos correspondantes.

emax31 a écrit:Je pense que le cable qu'il te faut c'est celui -là (info à vérifier)
http://www.amazon.fr/AmazonBasics-C%C3%A2ble-HDMI-DVI-blind%C3%A9-Plaqu%C3%A9/dp/B001TH7T2U/ref=cm_cr_pr_pb_t

[de retour depuis le bureau donc pour quelques instants seulement...]
je pense que je vais exploiter la piste d'emax31 et me brancher sur la télé avec un câble de ce genre.
en potassant son mode d'emploi j'ai vu découvert qu'il y avait un port HDMI qui faisait aussi DVI.

peut-être que ça marchera mieux que HDMI carte mère / autre HDMI de la télé.

(quelques précisions apportées dans les posts précédents par des EDIT bleus, pour ceux qui auraient le courage d'essayer de démêler les KP...  )

dbmcsea a écrit:(quelques précisions apportées dans les posts précédents par des EDIT bleus, pour ceux qui auraient le courage d'essayer de démêler les KP...  )

tape pas le PCIRootUID

Chris, je vais faire un récap détaillé des différentes possibilités de boot avec copies d'écran dès que je peux.
Là c'est pas possible, mais ce soir ça le sera p-être, sinon au plus tard demain matin (donc environ +14 heures, ça peut être moins si je tombe du lit  :tondue:)

EDIT au programme :
- boot en -v seulement, câble VGA de l'ordi, sur l'écran d'ordi (là normalement c'est du 100% fonctionnel)
- boot en -v seulement, câble HDMI/HDMI, sur la prise spéciale HDMI/DVI de la télé (KP prévu)
- boot en -v seulement, câble HDMI/HDMI, sur une prise HDMI "non DVI" (KP prévu)
- boot en -v seulement, câble VGA, sur la prise VGA de la télé (KP prévu)

ps : achat câble DVI (carte mère) / HDMI (télé) en cours.

dis-moi si tu veux que je rajoute / modifie quelque chose

ok allor tu nas pas de cable HDMI seulement

(je viens de mettre à jour le "programme" en rajoutant les câbles)

bon là cette fois-ci j'ai un peu plus de temps je donne toutes les infos :

le plist :
<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<dict>
<key>Boot Graphics</key>
<string>Yes</string>
<key>EthernetBuiltIn</key>
<string>Yes</string>
<key>Graphics Mode</key>
<string>1920x1080x32</string>
<key>GraphicsEnabler</key>
<string>Yes</string>
<key>IntelAzulFB</key>
<string>8</string>
<key>Kernel</key>
<string>mach_kernel</string>
<key>Kernel Flags</key>
<string>darkwake=0</string>
<key>Quiet Boot</key>
<string>No</string>
<key>Timeout</key>
<string>5</string>
<key>UseKernelCache</key>
<string>Yes</string>
</dict>
</plist>

HDAEnabler1.kext supprimé, le voodooPackager a été appliqué sur le disque.

description du matériel :
- carte mère : 1 sortie HDMI, 1 sortie DVI-I dual link
- télé : 1 entrée "HDMI/DVI" (spécial ordi avec câble DVI), 3 autres HMDI classiques, 1 entrée VGA
- ordi : écran je sais pas quoi, branchement avec un câble DVI-D x2

rems : tous les boots se font en "-v" seulement, sauf mention contraire.

résultats des tests :
A/ boot sur la prise "HDMI/DVI" de la télé avec un câble HDMI/HDMI j'obtiens:
1/ une image trop grande pour l’écran (les 4 côtés sont manquants), j’arrive pas à la corriger via le menu de la télé, me gonfle, je passe…
2/ le KP suivant (manque les côtés aussi, désolé...):


B/ boot sur une autre prise HDMI de la télé avec un câble HDMI/HDMI j'obtiens :


Bbis/ le même mais avec PCIRootUID=1 (nb : qui m'a fait démarrer avec les mêmes branchements, juste en sortant de l'install à partir de la clef) : un chouette KP :


(suite au prochain post)

(suite du précédent)

C/ boot sur la prise VGA de la télé avec dans l'ordre : carte mère / adaptateur DVI-I / VGA / câble VGA/VGA / télé, j’obtiens :
1/ une image en 720x400 (ouille les yeux !!)
2/ le KP suivant :

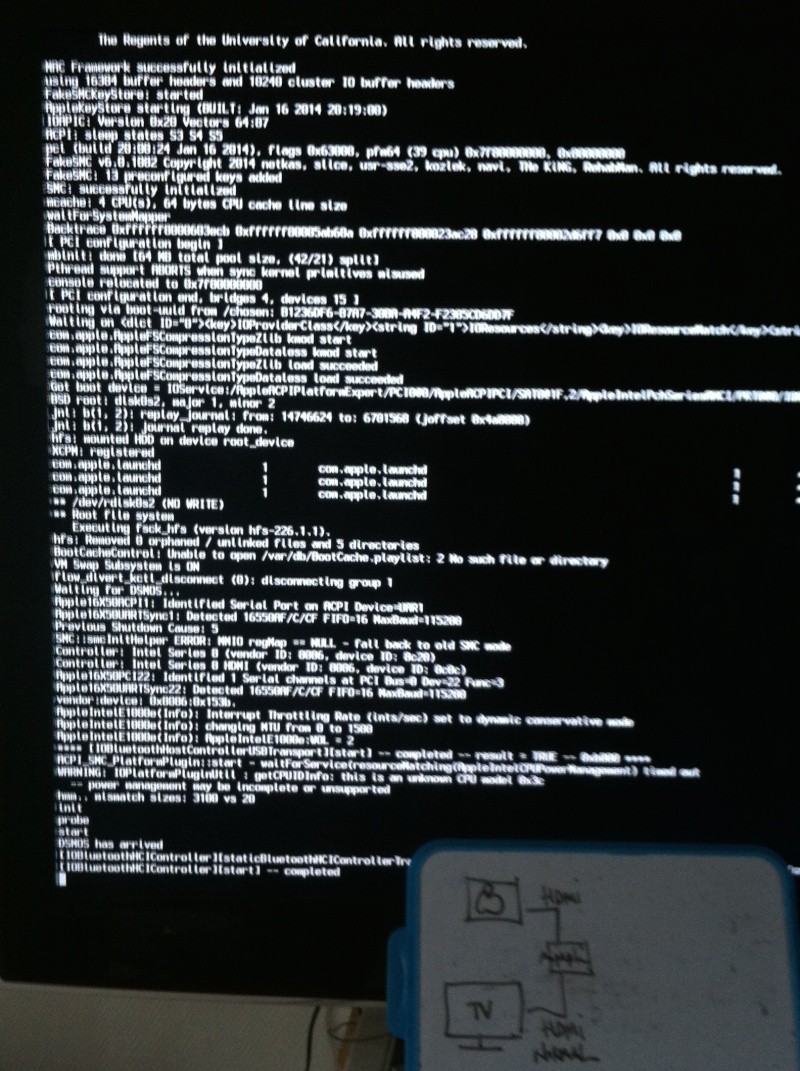

D/ (pendant qu'on y est à mettre le chaos dans le salon...) boote sur la prise HDMI de l’ampli A/V (qui envoie ensuite les signaux vidéos à la télé par autre câble HDMI ampli/télé), j’obtiens :
1/ l’écran de boot en 1920x1080 (trop fier le JP)
2/ le KP suivant :


E/ boot sur un (bête   ) écran d’ordi avec un câble DVI D single link (x2) de cet écran relié à la carte mère, j’obtiens : un succès complet (boote sans souci et charge le HD4600).

AMHA ne manque plus que 2 tests (mais bon si vous avez des idées... faites vous plez   ) :

F/ boot avec dans l'ordre : carte mère / câble DVI-HDMI / télé sur prise HDMI-DVI (qui logiquement devrait reproduire le succès de l'ordi, mais je me méfie maintenant...)

G/ boot comme F sauf que la télé est branchée sur une prise HMDI "pas DVI" (une HDMI normale quoi)

j'ai pas encore le câble.
j'hésite entre un DVI-I dual link / HDMI (tous les adapteurs MiniDisplayPort d'Apple sont en dual link je crois non ?) et un DVI-D single link / HDMI (pour se rapprocher du pauv' câble qui fonctionne nickel)

est ce que tu a mis ton bios comme sur le pdf bios setting Z87 dans les download a part le Graphics Intel CPU dessable vérifie que tout est comme sur le PDF

ben... déjà j'ai pas toujours les mêmes intitulés donc j'ai du mal à comparer facilement...

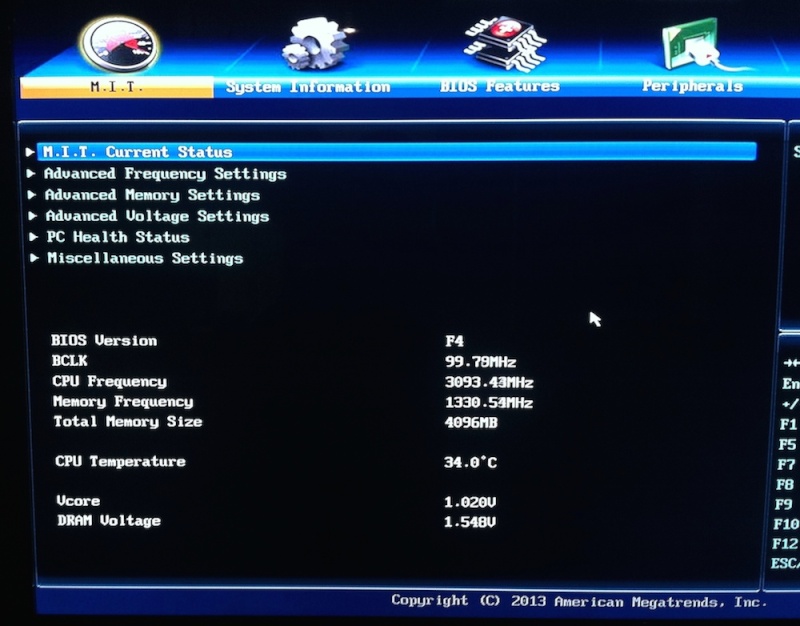

j'ai quand même l'impression que j'ai pas / peu de différences sur la patrie graphique (voilà mon bios) :









...

dans initial display out put met EHCI Hand Off sur enable

en changeant le EHCIHandOff en "Enabled" :

configuration B (HDMI/HDMI classique avec -v, cf. mes post avec les photos)
-> même KP qu'avant (s'arrête après "BlueTooth ok".
configuration "E" (branché sur l'écran d'ordi avec le câble DVIx2)
-> KP !!!


en remettant le EHCIHandOff en "Disabled" dans le BIOS et en redémarrant, il me fait un écran à la Andy Wharhol : couleurs inversées, fond rose / jaune au lieu du gris pour l'écran de boot de Chamaleon. Ca pique un peu les yeux   . Mais ça démarre nickel et HD4600 se charge.

As tu déjà essayé cela ?
1- Tu branches le câble HDMI entre la TV et le PC.
2- Tu allumes la TV et tu bascules sur HDMI.
3- Tu démarres l'ordinateur.

salut :-)
oui j'ai déjà essayé, en fait c'est dans cet ordre que je faisais mes tests (allumage de la télé, puis après démarrage du PC).

je l'ai refait pour être sûr ->
- la source de la télé était déjà sur "PC", je l'ai changée, puis remise, puis démarré. KP toujours, mais un peu différent de celui que j'ai posté.
- en redémarrant une nouvelle fois (sans désélectionner/resélectionner la source de la télé), KP toujours.

tu veux des images ?

ps
je n'ai jamais réparé / vérifié les autorisations.
ça peut avoir un rapport tu penses ?
si oui je le fais avec quoi -> Disk Util ou Chameleon Wizard ?

Non pas la peine pour les images,
Pour réparer utilise
Kext Wizard ( onglet maintenace) ou encore le dernier outil de chriss qui se trouve dans:
EFI MAVERICKS BOX v10
m - KEXT_UTILITY

merci je vais faire

sinon, en démarrant avec les deux écrans branchés :
- carte mère / HDMI / télé via HDMI "normale", avec réglages de la télé le plus proche possible de l'écran (affichage 4/3, améliorations exotiques désactivées)
- carte mère / cable DVI / ordi via prise DVI

j'obtiens :
- sur la télé, une image inexploitable
- sur l'écran de l'ordi, HD4600 chargé, nickel.

avec les mêmes réglages de BIOS/plist, en démarrant sur la télé seule ça ne bootait pas.

l'écran d'ordi a donc "entrainé" le démarrage de la télé.

ps :
- l'économiseur d'écran ne s'est pas lancé après le délai qui va bien.
- sortie de veille compliquée : souris marche pas, clavier non plus j'ai pas essayé (ça sera pour la prochaine fois), bouton on/off du PC appuyé une fois a fonctionné.
- en sortie de veille, la télé n'affiche plus rien ("Aucun signal" qui se ballade sur l'écran), celui du PC revient à la normale.
EDIT extinction du PC marche pas bien : Pomme / Eteindre, me retrouve sur un écran blanc sans fin, obligé d'éteindre au bouton. Au redémarrage, écran en mode Warhol (une fois botté pas de souci).
EDIT bis résolu en débranchant la télé du PC.

emax31 j'aurais encore besoin de tes lumières stp :-)
quand j'ouvre Chameleon Wizard il me demande si je veux installer Xcode. C'est normal ?

ps je trouve pas d'onglet maintenance (c'est pas dans Clover ?)

C'est kext wizard (le magicien en violet ) j'ai rectifié sur le post précédent.
